Getriebemischer mit Flanschmontage

Top-Entry-Rührwerk

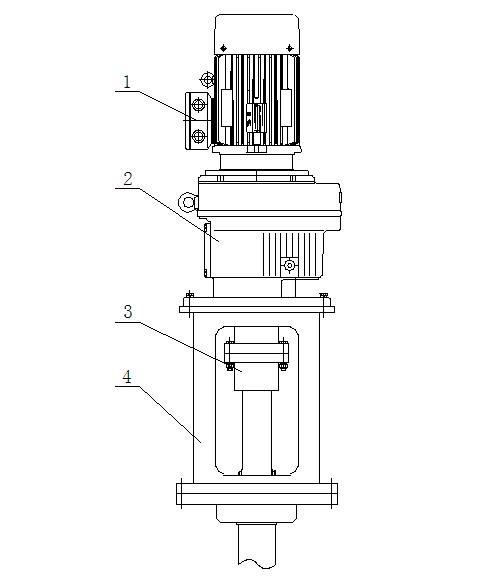

1、 Motor:

1、Explosionsgeschützter Typ、Nicht explosionsgeschützter Typ

2、Energieeffizienter Typ、Nicht energieeffizienter Typ

2、 Reduzierer:

1、R-Serie (Koaxialtyp)

2、K-Serie (Kegelradtyp)

3、F-Serie (Parallelwellentyp)

3、 Kopplung:

1、GT Starrer konvexer Typ

2、HL Zylinderstifttyp

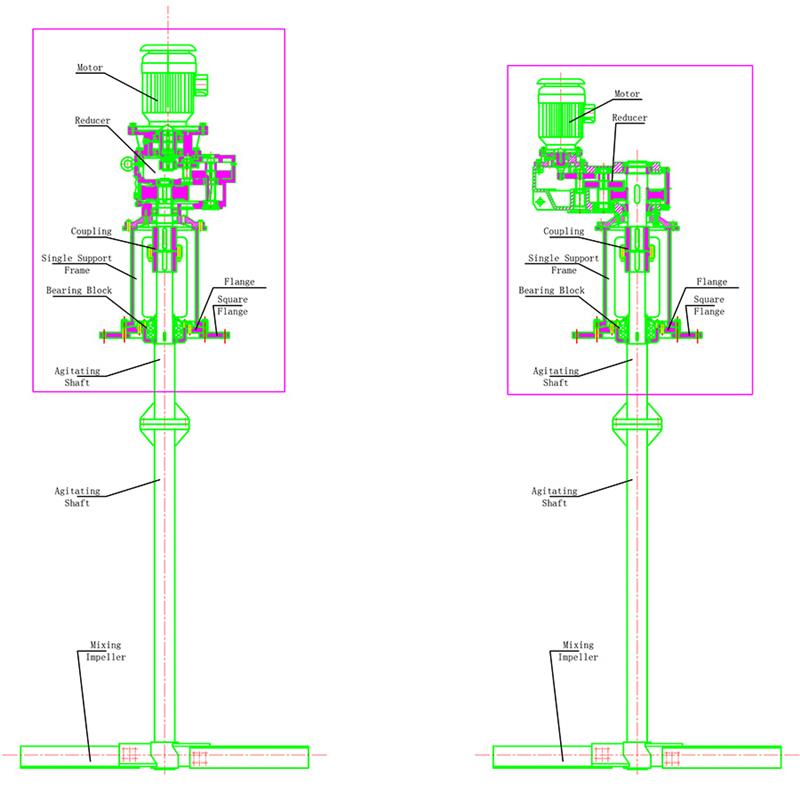

4、 Rahmen:

1、DXJ Einzelunterstützungstyp

2、LDJ-Einzelunterstützungstyp (kann eine mechanische Dichtung oder eine Packungsdichtung an der Unterseite des Rahmens hinzufügen)

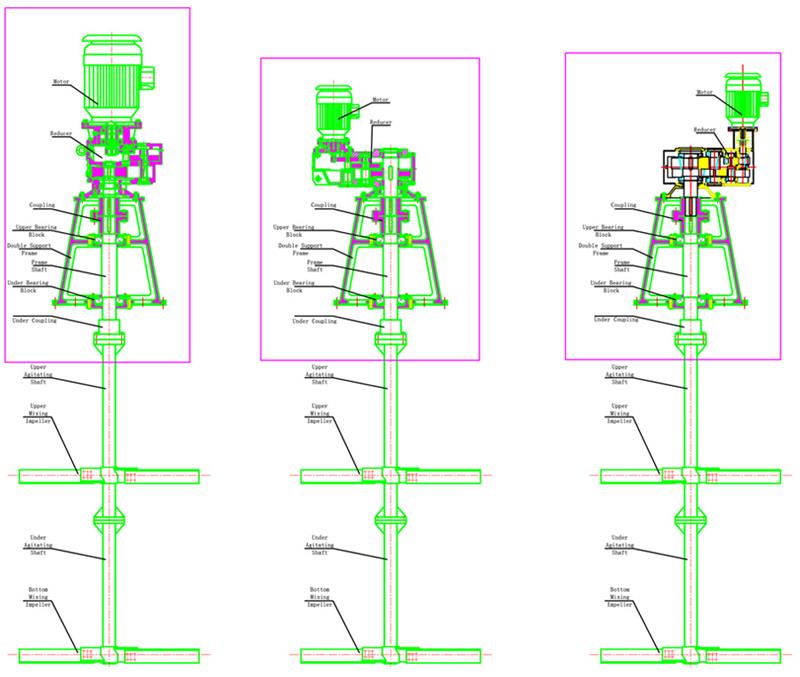

3、FZ Doppelter Stütztyp

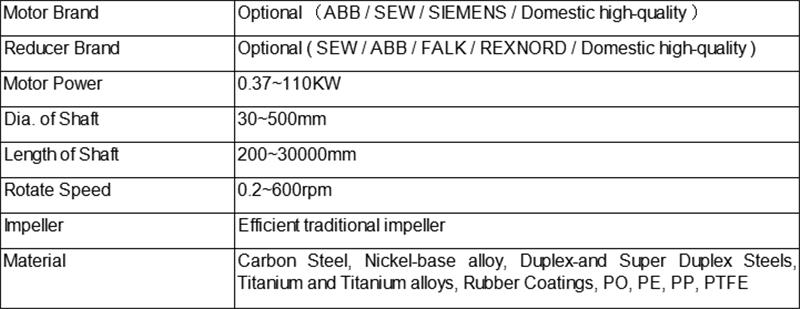

Rührwerksparameter

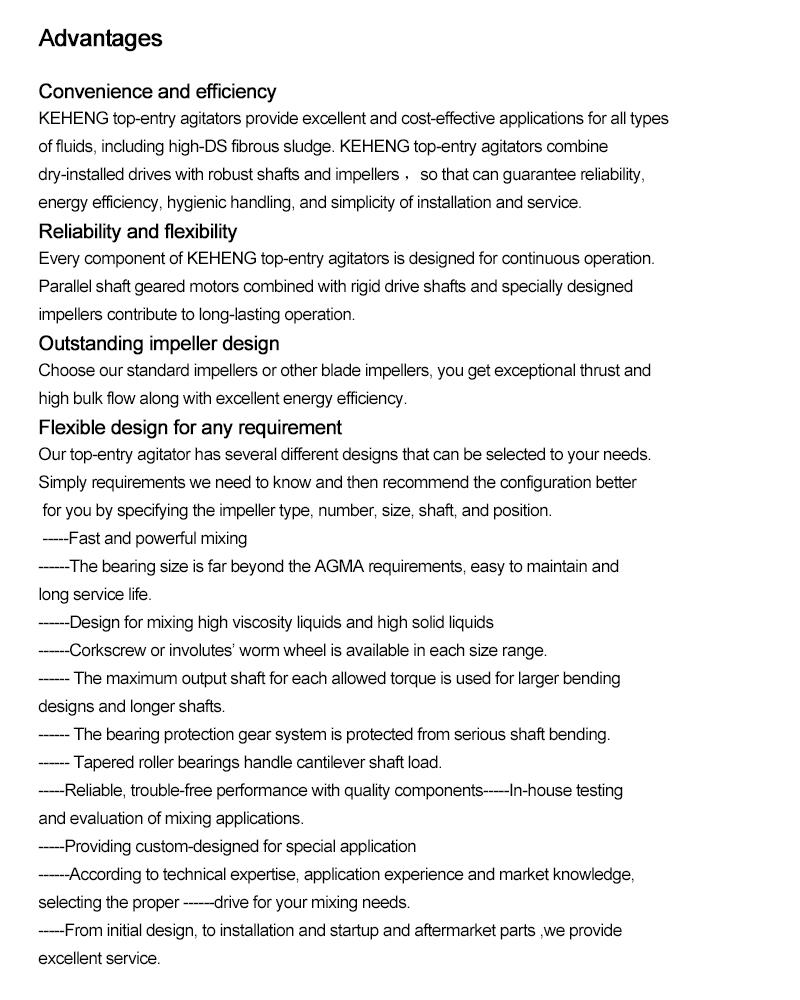

KEHENG Top-Entry-Rührwerk. Seit 1989 helfen wir Verarbeitungsbetrieben auf der ganzen Welt dabei, die Mischer und andere Ausrüstung zu finden, die sie für ihre spezifischen Anwendungen benötigen.Basierend auf Ihren spezifischen Montage-, Strömungsmuster- und Mischanforderungen können wir Ihnen bei der Auswahl der Top-Entry-Mischer helfen, die Ihren Anforderungen am besten entsprechen, und Ihnen das Laufraddesign und die Laufradposition vorschlagen, die eine maßgeschneiderte Lösung für nahezu jedes Rühr- und Mischverfahren bietet Verfahren.Unsere Vertriebsingenieure stehen Ihnen gerne zur Beratung zur Verfügung, um herauszufinden, welches Produkt oder welche maßgeschneiderte Ausrüstung am besten zu Ihrem Verarbeitungsbetrieb passt.

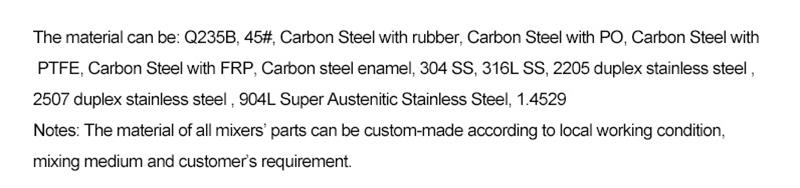

Material

Anwendung

• Massenchemikalien

• Polymer

• Spezialchemikalien

• Formel-Konsumgüter

• Biokraftstoffe und Bioraffinerien.

• Rauchgasentschwefelung von Kohlekraftwerken

• Nassverfahren

• Öltank

Unterschiedliche Einbauformen des Mischers erzeugen unterschiedliche Strömungsfelder

Einbauform Durch unterschiedliche Einbauformen des Mischers entstehen unterschiedliche Strömungsfelder, die sich deutlich auf die Mischwirkung auswirken.Normalerweise wird die Mischerinstallationsform in die folgenden Typen unterteilt:

1) Vertikale Mittelrührwerksinstallationsform. Sie zeichnet sich dadurch aus, dass die Rührwelle und das Rührwerk auf der Mittellinie des Rührwerksbehälters angeordnet und symmetrisch angeordnet sind.Der Antriebsmodus ist Riemengetriebe, Zahnradgetriebe oder Verzögerungsgetriebe und wird ebenfalls direkt vom Motor angetrieben.Die Leistung der Mischanlage kann zwischen 0,1 kW und mehreren hundert Kilowatt liegen, der übliche Leistungsbereich liegt zwischen 0,2 und 22 kW.Im Allgemeinen beträgt die Leistung bei kleinen Modellen weniger als 3,7 kW, bei mittleren Modellen 5,5 bis 22 kW und bei großen Modellen mehr als 22 kW.Kleine Mischer werden in der Lebensmittelindustrie eingesetzt.Der Typ mit niedriger Geschwindigkeit liegt unter 100 U/min, der Typ mit mittlerer Geschwindigkeit beträgt 100–400 U/min und der Typ mit hoher Geschwindigkeit beträgt mehr als 400 U/min.Je nach Anwendungsfall kann der Aufbau des Blattes auf vielfältige Weise mit einem dreiblättrigen Propellertyp kombiniert werden.Die Turbine stellt den Hauptkörper dar und kann zu verschiedenen Strukturformen kombiniert werden, um unterschiedlichen Einsatzzwecken gerecht zu werden.Die meisten dieser Mischgeräte wurden im Ausland standardisiert.Der Drehzahlbereich reicht von 300 bis 360 U/min und die Motorleistung von 0,4 bis 15 kW.Der Antrieb erfolgt über eine erste Verzögerungsstufe mit Riemenantrieb oder Zahnradgetriebe.

2) Exzentrische Rührinstallationsform. Sie zeichnet sich dadurch aus, dass das Rührwerk in der exzentrischen Position des vertikalen Behälters installiert wird.Durch diese Einbauform kann verhindert werden, dass die Flüssigkeit in der Nähe des Rührwerks rotiert, und die Wirkung ähnelt der des Einbauleitblechs.Die Mittellinie der Rührwelle ist von der Achse des Behälters versetzt, was dazu führt, dass die Druckverteilung des Flüssigkeitsstroms an verschiedenen Punkten unterschiedlich ist und die Relativbewegung zwischen den Flüssigkeitsschichten verstärkt wird, wodurch die Turbulenz zwischen den Flüssigkeiten zunimmt Schichten, so dass die Rührwirkung deutlich verbessert wird.Allerdings kann eine exzentrische Bewegung während des Betriebs zu Vibrationen des Geräts führen.Im Allgemeinen werden solche Installationsformen nur auf kleinen Geräten verwendet.

3) Merkmale der Installationsform des Kipprührwerks: Installieren Sie das Rührwerk direkt am oberen Rand des Tanks, klemmen Sie es fest und befestigen Sie es mit der Schiene oder dem Spannfutter und dem Rand des Zylinders.Zum Mischen wird die Rührwelle schräg in den Behälter eingeführt.Es eignet sich zum Mischen des Behälters.Eine zylindrische Struktur oder eine quadratische offene Mischvorrichtung verhindert Wirbelströme.Das Mischgerät dieser Art von Installation ist flexibler und flexibler, einfach zu bedienen und zu warten, einfach im Aufbau und leicht im Gewicht.Es wird im Allgemeinen bei kleinen Geräten verwendet und die verbrauchte Leistung beträgt 0,1 bis 2,2 kW.Es wird ein Mischer mit einer oder zwei Lagen Messern verwendet.36 ~ 300 U/min Bereich.
